蒸發式冷凝器的結構是怎樣的?

   2020-01-13 和平4576

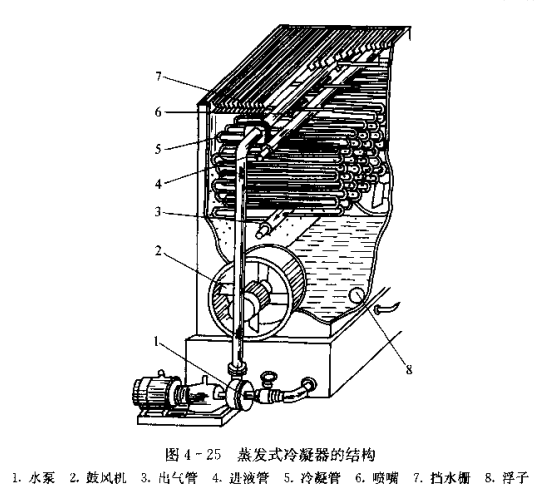

核心提示:蒸發式冷凝器的結構如圖4-25所示。它為一個薄鋼板箱體,箱內裝設幾組翅片管或蛇形管,箱體的頂部或側面裝有風機,在管組上配有噴水裝置。

蒸發式冷凝器的結構如圖4-25所示。它為一個薄鋼板箱體,箱內裝設幾組翅片管或蛇形管,箱體的頂部或側面裝有風機,在管組上配有噴水裝置。蒸發器工作時,氨蒸汽從蛇形管的上部進入,噴水裝置對蛇形管外壁噴水,使管上的水迅速蒸發,由于風機強力通風,將管內氨蒸汽冷凝所放出的熱量被水的蒸發和流動的空氣帶走,管內的氣體氨蒸汽冷凝后變成液體從下部流出。



噴水裝置上面裝有擋水板,阻擋被空氣帶出的水滴,使未蒸發的噴淋水落入下面的水池中,水池中的浮球閥可調節補充水量,使之保持在一定的水位。

山東菏澤生產的蒸發式冷凝器的通風設備可以安裝在箱體頂上,也可以安裝在箱體的側面下方。安裝在側面的稱側置式,它的優點是電動機不會受潮,安裝在頂部的稱頂置式,它的優點是箱體內保持負壓,因而水的蒸發溫度較低,可使制冷劑的冷凝溫度稍有降低,但由于夾帶水滴的空氣必須流經風機,容易使風機受潮腐蝕和燒毀。
