冷藏箱的制冷系統開啟式機組的構造

   2020-02-19 十二2352
核心提示:在機組制冷系統中,為滿足不同蒸發溫度的需求,安裝了兩只膨脹閥,分別用于控制低溫室蒸發器和冷凍室、冷藏室蒸發器。

冷藏箱的制冷系統主要由壓縮機、冷凝器、發器、儲液器、干燥過濾器和膨脹閥(毛細管)等組成。冷藏、冷凍柜的制冷系統以前多采用開啟式氟利昂壓縮機組,近年更多采用半封閉機組或全封閉機組。

開啟式機組

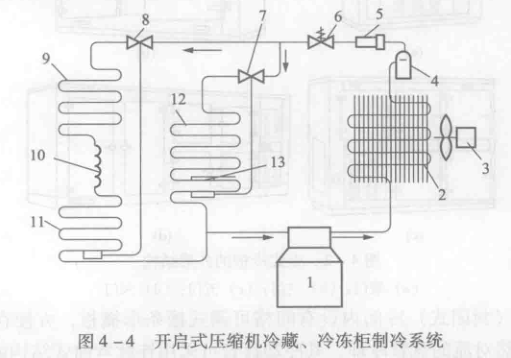

4-4所示為采用開啟式壓縮機組的冷藏、冷凍柜制冷系統。壓縮機由電動機通過三角皮帶傳動。機組的冷凝器一般采用風冷式;蒸發器多采用純銅管材料,加工成蛇形盤管狀,為了防腐,蒸發器一般還要經過鍍鎳處理。為了減少運行中兼發壓力的降低,不同瑩發溫度的蒸發器之間的連接采用并聯方式。


在機組制冷系統中,為滿足不同蒸發溫度的需求,安裝了兩只膨脹,分別用于控制低溫室蒸發器和冷凍室、冷藏室蒸發器。為防止停機后儲液器中的高壓制冷劑進入蒸發器,令再次開機時出現液擊故障,在制冷系統中還安裝了電磁閥。

工作時,來自儲液器中的高壓制冷劑分成兩組向三個蒸發器供液,一組通過膨脹節流后,進入低溫室蒸發器進行制冷;另一組通過膨脹節流后,先進入冷凍室汽化制冷,然后再經過細連接管節流后進入冷藏室汽化制冷,之后三個兼發器的制冷劑蒸汽匯入回氣管,被壓縮機吸回,完成制冷循環。
