三級離心式制冷機結構——蒸發器和冷凝器

   2020-02-21 和平3982
核心提示:蒸發器筒體和水室:蒸發器外殼用碳鋼制造,并符合美國ANSI/ASHRAE 15-1978安全規范。筒體外有一個測冷媒溫度的插座,供安插低溫控制器使用。

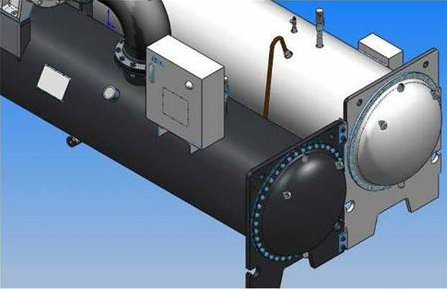

蒸發器

筒體和水室:蒸發器外殼用碳鋼制造,并符合美國ANSI/ASHRAE 15-1978安全規范。筒體外有一個測冷媒溫度的插座,供安插低溫控制器使用。發器水側工作壓力為1.03Mpa2.06Mpa(10.5kgf/cm221kgf/)。筒體的兩端有水室,從水室接出的短管可作法蘭接口。

托管板:托管板用厚鋼板制造,焊接在體的兩端。托管板上面鉆有許多孔,每個孔里用機械加工3道環形口,當管子用機械脹管法套好后,保證筒體內的冷媒側和水側之間的密封。沿筒體軸向長度方向設有托管板,以防止銅管作相對位移。

銅管:管材選用無縫銅管,外表面帶冀,內表面有兩種:25.4mm的內表面帶螺旋,19mm的內表面,為光滑管。銅管用機械脹管法固定在托管板上。鋼管可以單獨抽出更換。

擋液板:擋液板由多層金屬孔板組成,沿蒸發器全長分布,以防止液態冷媒進入壓縮機。

冷媒分配器:液態冷媒分配器布置在蒸發器的底部,以保證蒸發器全長上和負荷變化時均能均勻淋濕傳熱表面,同時也可以防止高速的冷媒噴到銅管上。


冷媒流量控制:復式孔口流量控制裝置無活動部件,其作用在于保持冷媒在冷凝器與蒸發器之間適當?shù)膲翰睿约袄淠飨蛘舭l(fā)器的液態冷媒量。

筒體試驗:蒸發器筒體冷媒一側作了真空試驗和加壓試驗,試驗壓力為0.32Mpa(3.2kgf/cm,表壓)。試驗壓力為1~1.5倍的工作壓力,但不得低于1.57Mpa(16kgf/cm2)

冷凝器/熱回收冷凝器

筒體和水室:冷凝器外殼用碳鋼制造,并符合美國ANSI/ASHRAE 151978安全規范。冷凝器水側工作壓力為1.03Mpa2.06Mpa(10.5kgf/c甘和21 kgf/cm2 )。筒體的兩端有水室,從水室接出的短管可做法蘭接口。

托管板:托管板用厚鋼板制造,焊在筒體的兩端。托管板上面鉆有許多孔,每個孔里用機械加工3次。
