電子化霜定時器的工作原理是怎樣的?

   2020-03-04 和平3798
核心提示:電子化霜定時器取消了機械式計時電機,采用電子計數器計時并用電腦控制整個化霜過程,其基本原理同機械式一樣,也分為制冷階段、化霜階段和風扇延時階段。

電子化霜定時器取消了機械式計時電機,采用電子計數器計時并用電腦控制整個化霜過程,其基本原理同機械式一樣,也分為制冷階段、化霜階段和風扇延時階段。

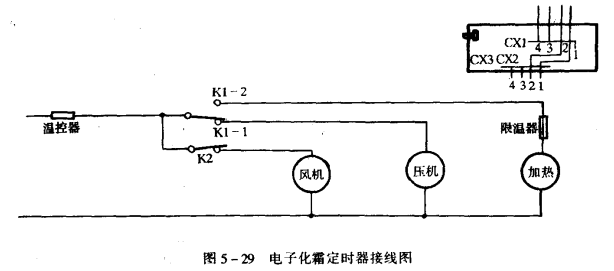

電子化霜定時器外部有兩個接線座CX1CX2,共8根連接線,如圖529所示。其中CX12CX22為連接通路,僅起連接線作用,對定時器功能沒有影響,CX11CX21也為通路,可看作一個接線端是化霜的連接電源端,CX13是化霜的連接青島溫控器端,cxi4是化的連接壓縮機端,CX23是化霜的連接電熱系統和化霜溫控器端,CX24是化霜的連接風扇電機端。電子化霜定時器按照設定化霜程序控制繼電器K1,K2工作,K11,K2均為常閉觸點。



1制冷階段 K1,K2不通電,風機、壓縮機均由溫控器控制正常制冷,壓縮機工作的同時計數器計時,當累積運行時間達24小時后,進入化霜階段。

2、化霜階段 化霜階段,K1,K2通電,風機、壓縮機斷開,KI2閉合接通加熱裝置,隨著加熱溫度升高化霜溫控器斷開,電熱系統停止加熱,計時器仍計時到30分鐘,進入風扇延時階段。

3風機延時階段

K1斷電,K2仍通電,使壓縮機通電工作蒸發器制冷,風機仍未接通,15分鐘后K2斷電接通風機進入正常制冷階段。

該化霜定時器線路板上一側有一黑色接觸按鍵,按住此鍵則開始強制化霜,其板上CX3兩個端頭短路后可以觀察化籍時序,這時化霜時序由24小時、30分鐘、15分鐘變為87,1.9秒、0.7秒,利用這兩個功能可以幫助判斷線路板故障。
