最簡單的有過載保護的電路是什么樣的?

   2020-03-04 和平3266
核心提示:為防止電動機燒壞,在電路中要增加過載繼電器作為保護裝置,這樣就可以防止燒毀電機,如圖6一19所示。

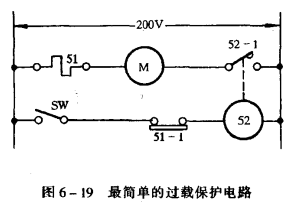

為防止電動機燒壞,在電路中要增加過載繼電器作為保護裝置,這樣就可以防止燒毀電機,如圖619所示。

運轉時,接通開關sw,過電流繼電器51的接點511接通,給電磁接觸器52的電磁線圈52供電,電磁線圈52被激磁,電磁接觸器52A接點521閉合,電動機B開始運轉。



停止時,把開關SW斷開,電源電壓被切斷,電磁接觸器52的電磁線圈52失磁,接點521斷開。由于電源被切斷,電動機M停止運轉。

在運轉中.若電動機(M)超載,就會發生下列情況:大電流流經過載繼電器51的放熱器,放熱器放熱,雙金屬片彎,B接點511斷開,電源電壓的供給被切斷,電磁接觸器52的電磁線圈52失磁,接點521斷開,電動機M停止轉動。這樣就能夠防止燒毀電動機。但是,隨著時間的延長,過載繼電器51的放熱器冷卻,雙金屬片恢復到原來的狀態。B接點511自動復位、閉合,電磁接觸器52的電磁線圈52重新激磁,電動機M重新運轉。這時若繼續保持超載狀態,電動機又停止運轉。

電動機M這樣反復運轉、停止,仍有發生燒毀電動機的可能。
