怎樣分析分體柜式空調器室內機電路?

   2020-03-05 和平3299
核心提示:分體柜式空調器室內機電氣控制電路圖如圖6一128所示。室內機的風扇電機(MFIIMF12)均為單相電機,電加熱和主控制板也是單相供電,因此室內機的控制部件均為單相供電,這是與室外機不同的地方,安裝有關連線時一定要注意。否則會造成室內機電器部件損壞。

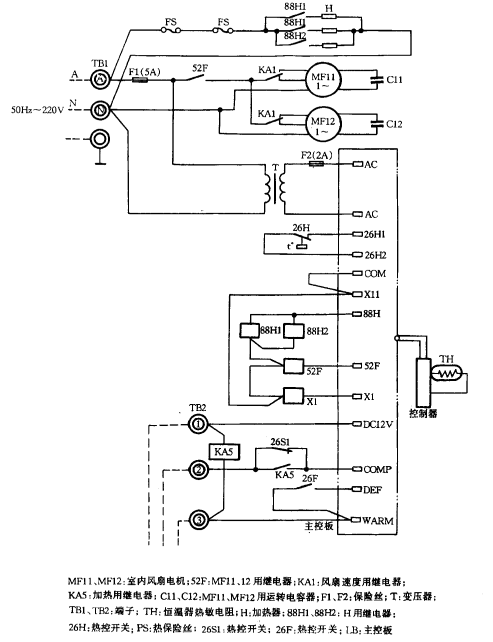

分體柜式空調器室內機電氣控制電路圖如圖6128所示。室內機的風扇電機(MFIIMF12)均為單相電機,電加熱和主控制板也是單相供電,因此室內機的控制部件均為單相供電,這是與室外機不同的地方安裝有關連線時一定要注意。否則會造成室內機電器部件損壞。



工作過程如下:接通電源→撥動選擇開關→通過F1(5A)使變壓器T的次級有1OV交流電輸出,經過F2(2A)給主控板(LB.)上電,經橋式整流、濾波后變為直流12V。當用戶將選擇開關置制冷運行時,控制板送出12V,使風扇用繼電器52F閉合,根據選擇開關的選擇,風扇以不同速度運行。當風速選擇鈕置于低速位置時,X1不吸合,X1的觸點位于常閉位置,如電路圖所示,此時為低風運轉。當選擇位置為高風時,繼電器X1線圈通電,其觸點置于常開位置(即常開觸點閉合),此時風機轉速為高風。與此同時,主控板COMP端與電源“一”相通,使室外部分啟動工作。

當選擇開關置制熱位置時,若室溫高于設定溫度,則主控板上88H無控制電壓輸出,88H1,88H2繼電器不閉合,其觸點仍處于常開狀態,加熱器H不工作;若室溫下降或重新設定溫度,則控制器發出信號,88H送出12V,使得88H1,88H2閉合,交流電經熱保險絲(FS),88111,88H2觸點到H(3組電熱管)然后回到TB1N端形成回路,從而達到加熱的目的。若此時制熱效果不佳,則WARM,COMP端送出“一”,加熱用繼電器X5閉合,使得室外濟南壓縮機運轉且四通閥得電,空調機以熱泵方式制熱。若制熱星較大,熱供開關26F,26H1動作,切斷室外機信號,空調機僅以電加熱方式制熱來維持房間熱平衡。

需要指出的是,在室內機控制器中,電加熱用熱控開關26H1,26H2端與88H端是串聯的。26H為電加熱H用熱控開關,它安裝在電加熱器反射板背面、電熱管的上方。當外界溫度高于額定溫度時,它會立即斷開。所以88H要想通電必須在26H處于閉合狀態時才行,換言之,電加熱器要正常工作,FS,26H必須處于完好狀態,若FS,26H有一個處于保護狀態時,應查明過熱原因后再恢復工作。
