定時器是怎樣工作的?

   2020-03-06 和平3031
核心提示:定時器有機械式和電動式之分??照{(diào)器上常用電動式定時器。

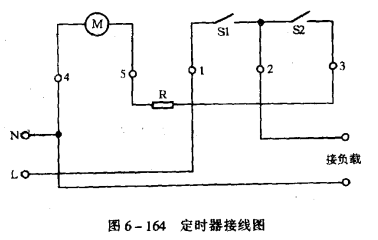

定時器有機械式和電動式之分。空調器上常用電動式定時器。它由以下幾部分組成:步電機、齒輪減速機構、凸輪、開關觸點及殼體。同步電機又有220V110V供電電壓之分。對于110V電機用在220V供電線路上時,常串接一個電阻降壓。以MK117為例,其接線如圖6164所示,220V電諫一端接4號端子,一端接1號端子。當定時器設定在停機位置時,開關S1,S2均不通,電機不帶電,供給負載的電源回路斷開。

當定時器設定在連續位置(即非定時常通位置)時,由于凸輪的作用,使S1開關閉合、S2開關斷開,定時器不工作,負載由于開關S1接通而獲得220V電源。

當定時器設置在定時位置時,根據不同的定時時間,凸輪處于不同的位置,此時S1,S2均接通,220V電源經開關S2再由電阻R降壓,使加在電機上的電壓為110V,電機開始運轉,并帶動減速齒輪和凸輪運轉。當達到定時時間后,凸輪使開關S1,S2間時斷開,電機停止運轉,負載也因電源被切斷而停止工作。
