什么是制冷系統管道圖?

   2020-03-06 和平3795
核心提示:制冷系統管道圖是用來表示側冷系統各設備之間管道的連接、走向和位置,以及閥門、儀表控制點安裝位置的圖樣。

制冷系統管道圖是用來表示側冷系統各設備之間管道的連接、走向和位置,以及閥門、儀表控制點安裝位置的圖樣。制冷系統管道圖的表達重點是管道,因此圖中管道用粗實線(雙線管道用中實線)表示,而房屋建筑、設備的輪腳一律用細實線表示,有時為了突出主要設備,例如空調器、德州通風機等用中實線繪制。次要設備,例如過濾器、吸氣閥、空氣分布器等用細實線繪制,管道上的閥門、管件和控制點等符號用細實線表示。

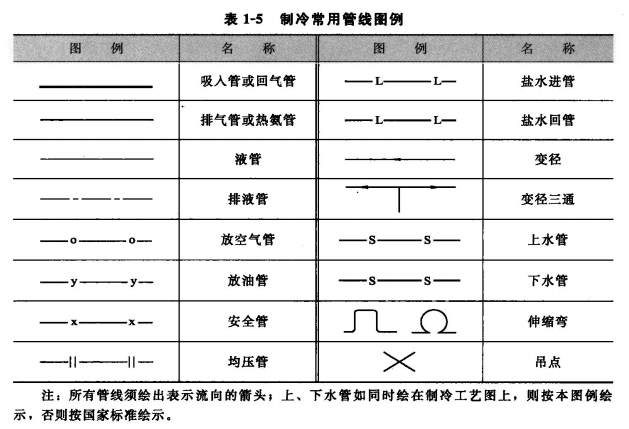

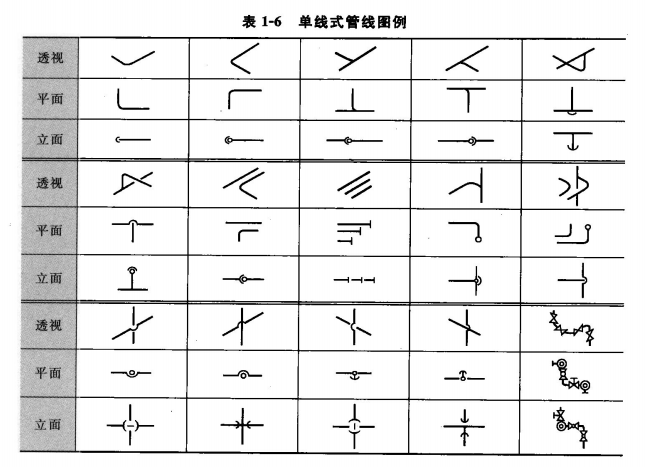

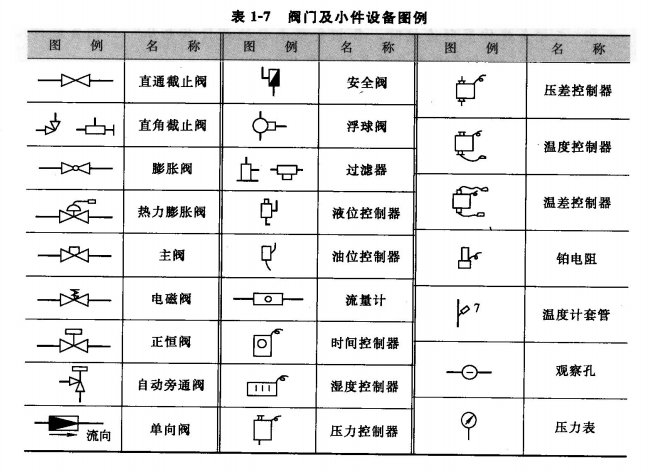

制冷管道的種類較多,如吸氣管、排氣管和液體管等,常用管線圖例見表1-5。管道的不同形狀在圖中的表示,見表1-6,表中分別用透視、平面和立面對照表示,立面是從透視圖的右下方觀測。制冷管道上帶有許多閥件,這些小件設備圖例見表1-7

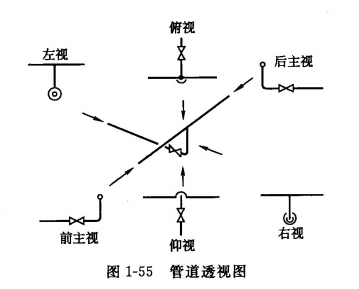

制冷管道圖的識讀是將平面圖和斷面圖對照觀看,結合圖例仔細辨認,在大腦中構成一幅管道的透視圖,從而全面了解其管道的相互關系。以下用一幅多視線圖來說明管道投影圖的識讀,如圖1-55所示,圖中箭頭方向表示觀察方向。
