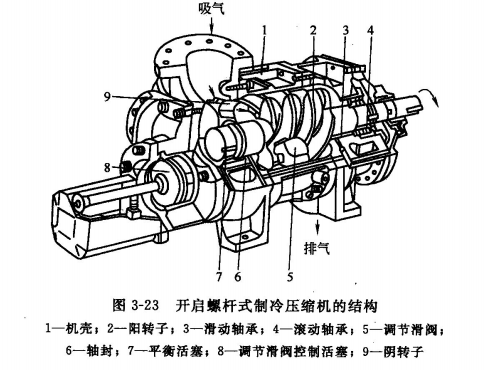

青島螺桿式制冷壓縮機的基本結構如圖3-23所示，主要由轉子、機殼(包括中部的汽缸體和兩端的吸、排氣端座等)、軸承、軸封、平衡活塞及能量調節裝里組成。兩個按一定傳動比反向旋轉又相互嚙合的轉子平行地配置在呈“∞”字形的汽缸中。轉子具有特殊的螺旋齒形，凸齒形的稱為陽轉子，凹齒形的稱為陰轉子。一般陽轉子為主動轉子，陰轉子為從動轉子。

汽缸的左右有吸氣端座和排氣端座，一對轉子就支承在左右端座的軸承上。轉子之間及轉子和汽缸、端座間留有很小的間隙。吸氣端座和汽缸上部設有軸向和徑向吸氣孔口，排氣端座和滑閥上分別設有軸向和徑向排氣孔口。壓縮機的吸、排氣孔口是按其工作過程的需要精心設計的，可以根據需要準確地使工作容積和吸、排氣腔連通或隔斷。
