離心式材冷壓縮機的基本結構

   2020-03-09 和平4137
核心提示:離心式制冷壓縮機屬于速度型壓縮機,是一種葉輪旋轉式的機械。它靠高速旋轉的葉輪對氣體做功,以提高氣體的壓力。

離心式制冷壓縮機屬于速度型壓縮機,是一種葉輪旋轉式的機械。它靠高速旋轉的葉輪對氣體做功,以提高氣體的壓力。氣體的流動是連續的,其流量比容積型制冷壓縮機要大得多。為了產生有效的能量轉換,其轉速必須很高.離心式制冷壓縮機的吸氣量為0. 03~15m3/s,轉速為1800~90000r/min,吸氣溫度通常為-100~+10℃,吸氣壓力為14~700kPa,排氣壓力小于2MPa,壓力比在2~30之間。幾乎所有制冷劑都可采用。由于以往離心式制冷機組常用的Rll, R12CFC類工質,對大氣臭氧層破壞極大,目前已改用R22, R123R134a等工質。

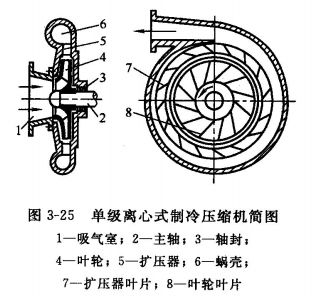

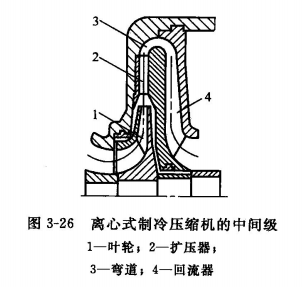

離心式制冷壓縮機有單級、雙級和多級等多種結構形式。單級壓縮機主要由吸氣室、葉輪、擴壓器、蝸殼等組成,如圖3-25所示,對于多級壓縮機,還設有彎道和回流器等部件。一個工作葉輪和與其相配合的固定元件(如吸氣室、擴壓器、彎道、回流器或蝸殼等)就組成壓縮機的一個級.多級離心式制冷壓縮機的主軸上設置著幾個葉輪串聯工作,以達到較高的壓力比。多級離心式制冷壓縮機的中間級如圖3-26所示。為了節省壓縮功耗和不使排氣溫度過高,級數較多的離心式制冷壓縮機中可分為幾段,每段包括一到幾級。低壓段的排氣需經中間冷卻后才輸往高壓段。
