落地式冷風機的結構和工作原理

   2020-03-09 和平4287
核心提示:圖3-44為落地式冷風機結構示意圖。以氨為制冷劑的冷風機,換熱管組大都制成上下兩組,管組由無縫鋼管外繞翅片制成,下部管組翅片間距稍大,避免回風濕度大時翅片間被箱阻塞。

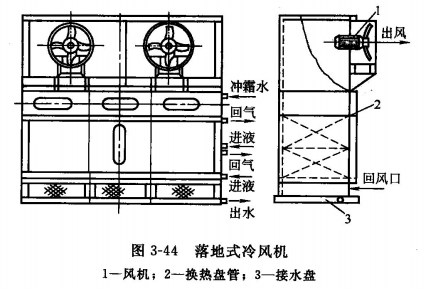

3-44為落地式冷風機結構示意圖。以氨為制冷劑的冷風機,換熱管組大都制成上下兩組,管組由無縫鋼管外繞翅片制成,下部管組翅片間距稍大,避免回風濕度大時翅片間被箱阻塞。上部管組翅片間距稍小,以便增加傳熱面積。制冷劑液體從管組下部進入,汽化后制冷劑氣體從管組上部被壓縮機吸入。管組之上還裝有沖霜淋水管,當用熱氨沖霜時,同時在管組外噴淋水,使管外積結的霜層很快被沖除。冷風機的最上層是風機室,內裝風機,根據風量和風壓選取合適的風機和臺數。風機室有一定的高度,使通過翅片管的風速趨于均勻。冷風機的最下部裝有盛水盤,承接換熱管組上的凝結水和沖霜水。



運轉時通風機吸入空氣從下部側面進入,以一定的速度通過換熱管組,和管內的青島制冷劑液體進行熱交換而降低溫度,然后由裝在上部的通風機增壓排至被冷卻物進行冷卻。庫房面積較大時,為保持庫內各處溫度均勻,出風口安裝有風管,將冷風輸送到各處,為便于風管連接,出風口的方向有頂出風、左出風和右出風等幾種。

冷風機配用的通風機有軸流式和離心式兩種。軸流式通風機結構簡單,使用可靠,維護方便,價格低廉,但噪聲較大,風壓不能太高。離心式通風機的風壓較高,運轉時噪聲較低,但結構復雜,操作維護技術要求高,價格較高,除在一些特殊場合采用外,現已較少采用。

冷風機的冷卻效果和管間風速、管內蒸發溫度與庫溫的溫差、翅片管的霜層厚度、庫內風的分布情況等因素有關。

落地式冷風機按配用風機的風最和風壓的不同,可用于食品速凍、冷藏以及各種低溫冷風冷卻。
