內平衡式熱力膨脹閥的結構和原理

   2020-03-09 和平4201
核心提示:圖3-47所示為內平衡式熱力膨脹閥的結構示意圖。它主要由閥體、感應膜片、傳動桿、閥體、閥座、閥針、彈簧、調節桿、感溫包、連接管等部件組成。

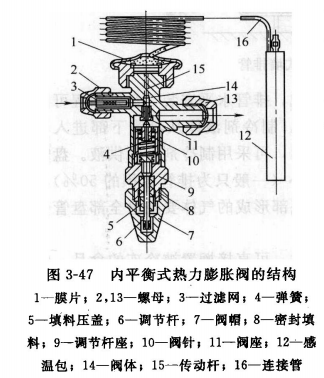

3-47所示為內平衡式熱力膨脹閥的結構示意圖。它主要由閥體、感應膜片、傳動桿、閥體、閥座、閥針、彈簧、調節桿、感溫包、連接管等部件組成。在感溫包、連接管和膜片之間組成了一個密閉空間,稱為感應機構。感應機構內充注有制冷劑或其他易揮發物質。

煙臺內平衡式膨脹閥安裝在蒸發器的進液管上,感溫包敷設在蒸發器的出口管道上,用以感應蒸發器出口的過熱溫度,自動調節膨脹閥的開度。連接管的作用是將感溫包內,的壓力傳遞到膜片上部空間,膜片是一塊厚約0.1~0.2mm鈹青銅合金片,其截面通常沖壓成波浪形。膜片在上部壓力作用下產生彈性變形,把感溫信號傳遞給傳動桿,以調節閥門的開啟度。

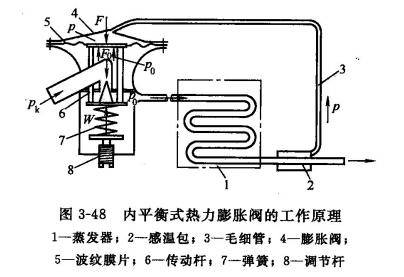

內平衡式熱力膨脹閥的工作原理如圖3-48所示。壓力P是感溫包感受到的蒸發器出口溫度對應的飽和壓力它作用在波紋膜片上,使波紋膜片產生一個向下的推力F,而在波紋膜片下面受到發壓力P0產生的力F0和通過閥座、傳動桿傳遞過來的彈簧W的作用。由于閥針的面積相對很小,冷凝壓力Pk作用在閥針上的力極小,可忽略。當室內溫度處在某一工況下膨脹閥處于某一開度時,F, F0W處于平衡狀態,即F=F,0+W。如果室內溫度升高,蒸發器出口處過熱度增大,則感應溫度上升,相應的感應壓力P增大,推力F也增大,這時F>F0+W,波紋膜片向下移動,推動傳動桿使膨脹閥的閥孔開度增大,制冷劑流量增加,制冷量隨之增大,蒸發器出口過熱度相應地降低。反之亦然,膨脹閥進行上述自動調節,適應了外界熱負荷的變化,滿足了所需的室內溫度條件。


內平衡式熱力膨脹閥中蒸發壓力是怎么作用到膜片下方的,對照結構圖和實物不容易找到傳遞燕發壓力的通道,但應該注意到傳動桿與閥體之間有間陳,此間隙正好溝通了閥的出口端與膜片下腔,把蒸發壓力傳遞到膜片下方。
