外平衡式熱力膨脹閥的結構和原理

   2020-03-09 和平5370
核心提示:外平衡式熱力膨脹閥的結構如圖3-49所示。它主要由閥體、閥針、彈簧、薄膜片、感溫包、動力室、頂桿、外平衡管接頭等組成。其安裝位置與內平衡式熱力膨脹閥相同。

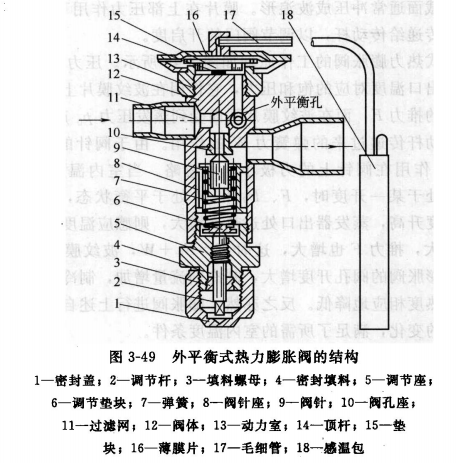

外平衡式熱力膨脹閥的結構如圖3-49所示。它主要由閥體、閥針、彈簧、薄膜片、感溫包、動力室、頂桿、外平衡管接頭等組成。其安裝位置與內平衡式熱力膨脹閥相同。

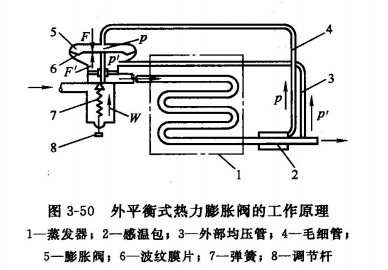

外平衡式熱力膨脹閥的工作原理如圖3-50所示。壓力P是感溫包感受到的蒸發器出口溫度對應的飽和壓力,它作用在波紋膜片上產生向下的推力F。P’為蒸發器出口蒸發壓力。它作用在波紋膜片下產生向上的推力F'。 W為彈簧的作用力。



當室內溫度處在某一工況時,膨脹閥處在一定開度,F,F'W應處在平衡狀態,即F=F'+W。如果室內溫度升高,蒸發器出口過熱度增大,則感應溫度上升,相應的感應壓力P增大,推力F也增大,這時F>F'+W,波紋膜片向下移,推動傳動桿使膨脹閥孔開度增大,青島制冷劑增加,制冷量也增大,蒸發器出口過熱度相應地降低。反之亦然,膨脹閥進行上述自動調節,滿足了蒸發器熱負荷變化的需要。由于在蒸發器出口處和膨脹閥波紋膜片下方引有一個外部均壓管,所以稱此膨脹閥為外平衡式熱力膨脹閥。
