電磁四通換向閥的結構

   2020-03-10 和平3770
核心提示:電磁四通換向閥由四通換向閥和電磁導向閥兩部分組成,二者之間用三根導向毛細管連接。

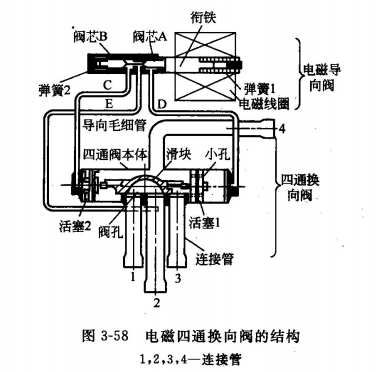

電磁四通換向閥由四通換向閥和電磁導向閥兩部分組成,二者之間用三根導向毛細管連接。其結構如圖3-58所示。從圖中可以看出,電磁導向閥由閥芯、彈簧、銜鐵和電磁線圈等組成,閥體上開有三個連接導向毛細管的閥孔。



線圈未通電時,彈簧1的推力大于彈簧2的推力,因而銜鐵和閥芯一起向左移動,此時右閥孔關閉,左閥孔打開,毛細管CE相通,而毛細管D的通路被阻斷;線圈通電時,電磁場吸引銜鐵右移,彈簧1被壓縮,彈簧2伸長并推動閥芯一起右移,使左閥孔關閉,右閥孔打開,毛細管ED相通,C通路被阻斷。

青島四通換向閥由閥體和四根連接管組成。連接管分別與壓縮機進、排氣口及室內、外換熱器相連。閥體內設有半圓形滑塊和兩個帶小孔的活塞。滑塊作為閥門,可在周體內左右移動,使下側的兩根連接管通過滑塊扭蓋住的兩個閥孔而連通,下側的另一連接管通過另一閥孔與閥體相通,活塞與滑塊通過閥架連接在一起,可同步移動。
