電磁四通換向閥的工作原理

   2020-03-10 和平3863
核心提示:電磁四通換向閥的工作原理制冷循環時如圖3-59 (a)所示。電磁閥線圈沒有通電源,銜鐵推動閥芯左移,C, E管導通,D管堵塞。

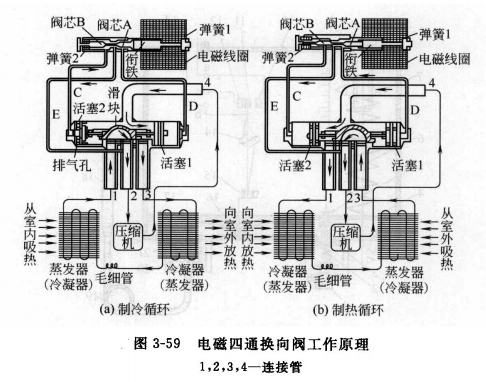

電磁四通換向閥的工作原理制冷循環時如圖3-59 (a)所示。電磁閥線圈沒有通電源,銜鐵推動閥芯左移,C, E管導通,D管堵塞。四通閥中活塞2的汽缸內為低壓區,故滑塊左移,高壓氣體經4號管流向3號管進室外換熱器(作為冷凝器),室內換熱器轉而作為蒸發器,由此流出的低壓制冷劑,經過連通的1號、2號管而進入壓縮機吸氣管,完成制冷循環。



制熱循環時如圖3-59 (b)所示。電磁閥線圈接通電源,銜鐵帶動閥芯右移,左閥孔關閉,C管被堵塞,而右閥孔被打開,導向管E, D連通。四通閥體內的高壓氣體通過兩個活塞上的小孔向C, D管內充氣。活塞2的汽缸內由于C管堵塞而充滿高壓氣體;而活塞1的汽缸內,通過D, E導向管及2號連接管與壓縮機吸氣管相通,使之形成低壓區。此時活塞帶動滑塊右移,2, 3號管連通,4號管內的高壓制冷劑經1號管進室內換熱器(變?yōu)槔淠?/span>)向室內散熱,再經毛細管進室外換熱器(蒸發器),再由3號管進如2號管,最后回到壓縮機,完成制熱循環。
