空調器的微電腦控制電路分析_CPU原理電路

   2020-03-11 和平3375
核心提示:操作指令信號輸入電路包括遙控信號輸入和按鍵信號輸入。紅外線遙控接收器為HM377,通過REC, X5插件的5腳將信號送至單片機D1的35腳。

CPU原理電路

a.操作指令信號輸入電路包括遙控信號輸入和按鍵信號輸入。紅外線遙控接收器為HM377,通過REC, X5件的5腳將信號送至單片機D135腳。S1為強制運行開關,當S1開關接通時,單片機D145腳為低電平,單片機經過分析判斷,立即啟動強制運行程序。S2為轉換開關,正常時,S2與單片機D146腳成常通狀態,而47腳則處于高電平,在此狀態下,空調器處于遙控運行狀態。當開關S2撥向與X54腳接通的位置時,則46腳處于高電平,47腳處于低電平,單片機經過分析判斷,立即啟動自動運行程序。

b.驅動電路

蜂鳴器電路 當指令信號輸入時,單片機立即置D15腳為高電平,蜂鳴器得電,發出預先錄制的音頻信號。

輸出控制 輸出控制為D136, 37, 38, 39, 60, 61腳,其中36腳控制壓機的馭動,37腳控制室內風機高速,38腳控制室內風機中速,39腳控制室內風機低速,60腳控電磁四通換向閥,61腳控制室外風機

驅動電路由集成電路D2反相器進行動,反相器有七個輸入端和七個輸出端,它們之間一一對應。當輸入端某一支路為高電平時,則輸出為低電平,繼電器吸合,反之,該支路繼電器則失電斷開。

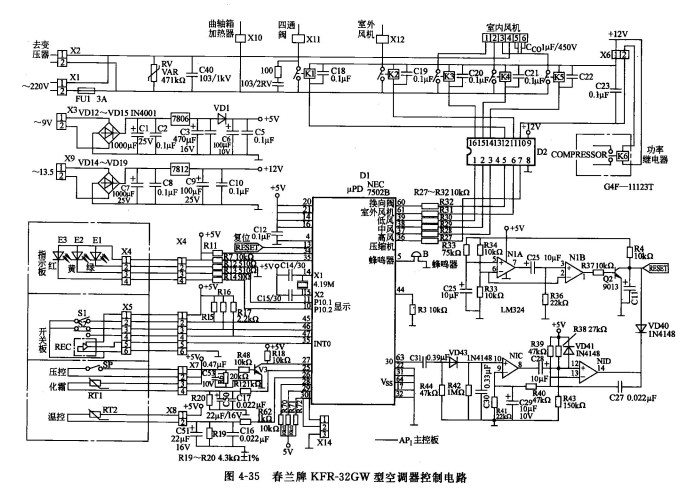

c.指令變換信號輸入電路(A/D轉換電路)由圖4-35可知,本電路有三個模擬量:室外換熱器管壁(),室內溫度,壓力。這三個模擬量由熱微電阻RT1, RT2,壓力開關SP監側,通過模擬電路將溫度、壓力的變化轉換成開關量,輸入單片機中。
