內平衡式熱力膨脹閥的外形結構特征

   2020-03-17 十二4607
核心提示:氟利昂制冷裝置中一般都采用熱力膨脹閥來調節進入蒸發器的液態制冷劑的流量,并將液體由冷凝壓力節流降壓到蒸發壓力。

氟利昂制冷裝置中一般都采用熱力膨脹閥來調節進入蒸發器的液態制冷劑的流量,并將液體由冷凝壓力節流降壓到蒸發壓力。從保持蒸發壓力恒定為目的,自動調節蒸發器供液量。其結構原理是:由設定彈簧力和蒸發壓力產生的流體壓力之差提供閥打開方向的驅動力。當蒸發壓力降低時,閥開大,供液量增多,以補償蒸發壓力的下降;當蒸發壓力升高時,閥關小,供液量減少,抑制蒸發壓力上升。

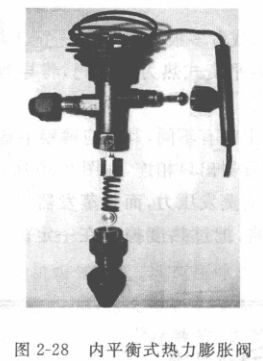

 熱力膨脹閥按感應機構動力室中傳力零件的結構不同,可分為薄膜式和波紋管式兩種;按使用條件不同,可分為內平衡式和外平衡式兩種。內平衡式熱力膨脹閥的外形如圖2-28所示。其結構一般都由閥體、閥座、閥針、調節桿座、調節桿、彈簧、過濾器傳動桿、感溫包、毛細管、氣箱蓋和感應薄膜等組成。

感溫包里灌注氟利昂或其他低沸點的液體,把它緊固在蒸發器出口的回氣管上,用以感受回氣的溫度變化;毛細管是用直徑很小的銅管制成,其作用是將感溫包內由于溫度的變化而造成的壓力變化傳遞到動力室的波紋薄膜上去。波紋薄膜是由很薄的(0.1~0.2mm)合金片沖壓而成,斷面星波浪形,有2~3mm的位移變形。

波紋薄膜由于動力室中壓力變化而產生的位移通過其下方的傳動桿傳遞到閥針上,使閥針隨著傳動桿的上下移動而一起移動,以控制閥孔的開啟度。調節桿在系統調試運轉中,用以調整彈簧的壓緊程度來調整膨脹閥的開啟過熱度,系統正常工作后不可隨意調節且應擰上調節桿座上的帽單,以防止制冷劑從填料處泄漏。過濾網安裝在膨脹閥的進液端,防止閥孔堵塞。
