復疊式制冷循環的原理是什么?在制冷劑的壓焓圖上如何表示其制冷循環過程?

   2020-03-23 和平4781
核心提示:復疊式制冷循環通常由兩個或3個獨立的單級制冷循環組合而成,其中每一循環都是一個完整的單級或兩級壓縮系統,圖2-5a所示為由兩個單級壓縮循環組成的復疊式制冷原理圖。

復疊式制冷循環通常由兩個或3個獨立的單級制冷循環組合而成,其中每一循環都是一個完整的單級或兩級壓縮系統2-5a所示為由兩個單級壓縮循環組成的復疊式制冷原理圖。高溫循環使用R12, R22等中溫制冷劑,而低溫循環則采用如R13, R14等低溫制冷劑。高溫循環所制取的冷量供低溫制冷循環冷凝用,所以兩個循環系統有聯系的部分就是蒸發冷凝器,它既是高溫循環的蒸發器,又是低溫制冷循環的冷凝器。通過其中的熱交換,使低溫制冷循環維持較低的冷凝溫度,一般tk在-35℃左右,這樣使低溫制冷循環的冷凝壓力維持在0.7~0.8MPa左右(R13-35℃時的飽和壓力為0.731 MPa),解決了低沸點制冷劑冷凝壓力高的矛盾。而低溫循環的蒸發器則在箱中制取-80℃左右的低溫。由于蒸發冷凝器有傳熱溫差,所以低溫循環的冷凝溫度tk必高于高溫循環的蒸發溫度t0’,一般取tk-t0’=5~10。

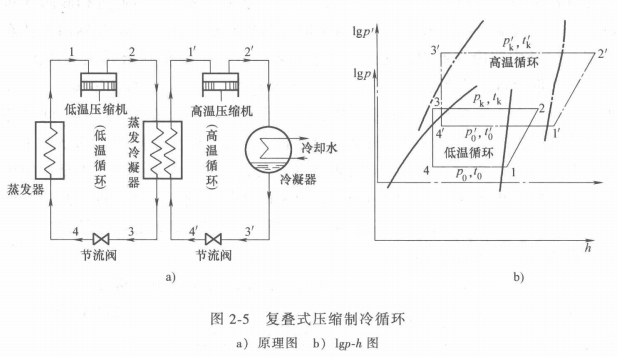

為了進一步分析復疊式制冷循環,用壓始圖來表示比較方便,圖2-5b把兩個制冷循環按飽和溫度的高低(以便在飽和區中比較兩者溫度的高低)重疊在一起其中1-2-3-4-1為低溫循環,在圖中用實線表示;1'-2'-3'-4'-1’為高溫循環,在圖中用點畫線表示。圖2-5ab中用數字表示的狀態是相互對應的。復疊式制冷循環的理論計算就是兩個單級制冷循環,但設計計算時,高溫循環的制冷量應等于低溫循環的冷凝熱量。
