無泵吸收式制冷原理

由于發生器的壓力高于吸收器，前面介紹的吸收式制冷機采用溶液泵加壓，將工質對溶液由吸收器輸送到發生器。如果在結構上使吸收器高于發生器,則可在一定位差的作用下，使工質對溶液自流進入發生器，再利用熱虹吸管的提升作用，又可使工質對溶液自發生器返回吸收器，這樣就不需設置溶液汞，制成無泵吸收式制冷機。這種制冷機的能耗少，無這動部什，振動和噪音非常小，設備簡單，制造成本較低，維修管理方便，但十質對溶液的循環量小，制冷量較小。現在小制冷量的吸收式制冷機，特別是吸收式冰箱、制冷設備，多采用無泵吸收式制冷。

無泵溴化鋰吸收式制冷

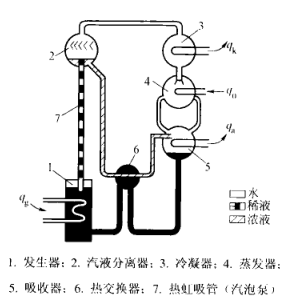

圖2.4是無泵溴化鋰吸收式制冷機的原理圖。它由發生器、汽液分離器、冷凝器、蒸發器、吸收器、溶液熱交換器和熱虹吸管組成。

稀溶液在發生器1中被加熱，產生的大量水蒸氣泡夾帶著濃溶液沿熱虹吸管7上升至汽液分離器2。由于空間容積突然擴大及擋水板的作用，汽泡破昏，制冷劑水蒸氣與溶液分離。分離出的高壓水蒸氣進入冷凝器3冷凝成制冷劑水，經細管道節流進入蒸發器4汽化制冷。在汽液分離器中分離出來的濃溶液，在分離器與吸收器5的位差作用下，經熱交換器6流入吸收器，吸收來自蒸發器的低壓低溫制冷劑水蒸氣而稀釋。在吸收器與發生器的位差作用下，吸收器中的稀溶液經熱交換器返回發生器，完成溶液的循環。
