制冷熱力膨脹閥的基本結構介紹

   2020-03-26 子琪222
核心提示:膨脹閥是組成制冷系統的四大部件之一,與壓縮機、蒸發器及冷凝器相比,它雖然尺寸小得多,但它的調節性能對制冷系統的運行特性卻有重要影響。在整個制冷系統控制中,流量控制是主要控制之一,在制冷系統節能研究中居重要地位。

制冷膨脹閥是組成制冷系統的四大部件之一,與壓縮機、蒸發器及冷凝器相比,它雖然尺寸小得多,但它的調節性能對制冷系統的運行特性卻有重要影響。在整個制冷系統控制中,流量控制是主要控制之一,在制冷系統節能研究中居重要地位。

熱力膨脹閥又稱溫度調節閥或自動膨脹閥。在制冷系統中,熱力膨脹閥裝在蒸發器進液口的供液管道上。在具有節流降壓作用的同時,還能報據感沮包感受的蒸發器出口燕氣過熱度的大小,自動調節阿門的開啟度,以調節流經閥門的創冷劑流量。使蒸發器出口處的過熱度控制在一個合適的范圍之內,保證制冷裝置能在一個比較經濟合理且安全可靠的條件下運行。

RF系列熱力膨脹閥用于氟利昂制冷系統中,ZZRW型熱力膨脹閥用于氨制冷系統中。根據結構不同,熱力膨脹閥有內平衡式和外平衡式兩種。內平衡式熱力膨脹閥適用于蒸發器管道阻力損失較小的系統.外平衡式熱力膨脹閥適用于燕發器管道阻力損失較大的系統。

1.內平衡式熱力膨脹間

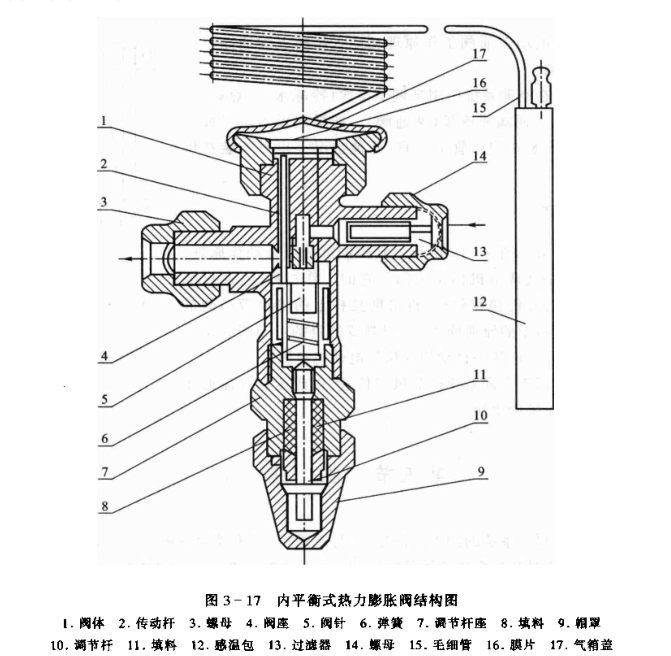

內平衡式熱力膨脹閥主要由閥體、閥桿、閥芯、調節桿、膜片、毛細管和感溫包等部分組成,其結構如圖317所示。它采用膜片作側量元件.膜片、導壓毛細管、盅包和閥頂蓋組成一個密閉的空間,空間里面充注R12,R13,R122或其他感溫劑。閥門開啟的過熱度由閥桿調定。閥門工作時,膜片通過閥桿帶動閥針(錐形閥芯)上下移動,使閥口開大或關小。

2.外平角式熱力膨脹閥

在分析內平衡式熱力膨脹閥的工作原理時,是假設制冷劑在蒸發器管內無流動阻力引起的長力損失的工作情況,實際L這個壓力損失是不可避免的。對于壓力損失較大的燕發器,由于壓力降低.將嚴重彬響熱力膨脹閥的工作性能。
