W型空調機是一種噴水的、由功能段組合而成的臥式空調機。可供一般空調和恒溫恒濕工程使用。它的功能段包括混合段、水處理段(噴霧段)、加熱段和風機段等。

1.混合段:有利用回風的密閉式混合段(代號A)和排除回風的直流式混合段(代號E)。

2.水處理段(噴霧段):有單級處理段(代號B)和兩級處理段(代號F)。

3.加熱段:有蒸汽(或熱水)加熱段(代號C)和電加熱段(代號C)。

4.風機段:有低壓風機段(代號D)。

W型空調機還配用控制系統。恒溫精度可以達到1(0.2~1)℃，相對濕度可以達到(45±5)%~(65±5)%

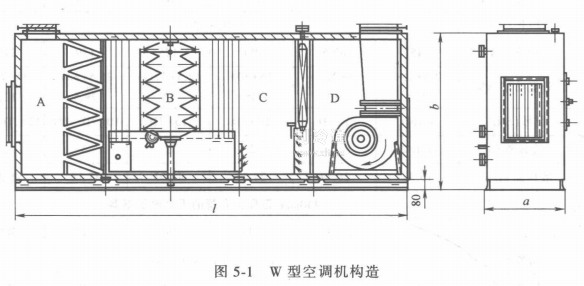

W型空調機構造如圖5-1所示。

W型空調機構造特點:

空調機外殼有50mm細孔泡沫塑料保護層。空氣過濾器的濾料為粗孔聚氨醋泡沫塑料(初效過濾器)。通風機為雙進風離心通風機，與電動機直接連接，電動機裝在通風機蝸殼內部。僅設置第二次加熱用加熱器(電、蒸汽或熱水)，第一次加熱和精加熱用加熱器需另配備。

噴嘴均為Y-1型。在出廠時配備孔徑d=3mm的噴嘴。若用于冷卻降溫時，可換d0 =4mm的噴嘴。空調機的噴嘴密度為22~24個/m2。后擋板為4折，折角為90°，間距為40mm。分水板(前擋水板)為3折，間距為40mm。兩者均為鍍鋅鋼板制成。空調機本身的阻力為167~196Pa。
