螺桿式壓縮機工作特點:經濟器的使用

   2020-04-17 十二1258
核心提示:經濟器一級節流制冷循環使流入蒸發器液體制冷劑的過冷度增加,在蒸器中吸收外界的熱量就增加,故熱泵的制熱量就增加。

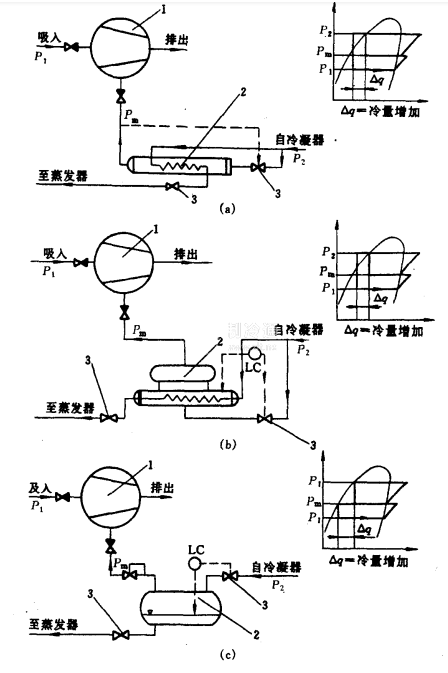

螺桿式壓縮機的特點之一是在氣缸的適當位置開設補氣孔口,與經濟器相連 ,組成帶經濟器的制冷循環,用于低溫的制冷系統中。經濟器的作用使一部分制冷劑液體的蒸發吸熱來過冷制冷劑液體,提高制冷量 ,并把產生的蒸氣引至壓縮機補氣口。圖表示了帶各種形式經濟器的系統。圖是干式熱交換器經濟器,圖是滿液式熱交換器經濟器,圖是蒸發式熱交換器經濟器。采用帶經濟器的系統目的是增加制冷量或制熱量 ,以及性能系數COP值,尤其在壓力比較大的工況,其效果愈加顯著。如對于使用R22制冷劑機器,在冷凝溫度tk=40℃ ,蒸發溫度t0=35℃,制冷量可增加35% ,而功耗卻上升8%左右,COP值則上升23%。



從圖 、(b)中可見 , 自冷凝器來的制冷劑液體分成兩支流,一支流經節流閥 ,壓力降至中間壓力Pm ,流入經濟器;一支直接流入經濟器內盤管。圖中,流經節流閥一支的液體流量由中間壓力Pm大小調節節流閥開啟度來加以控制,流經節流閥后成為低溫雙相制冷劑在經濟器盤管外與盤管內一支高壓液體制冷劑進行熱交換,成為過熱蒸氣,直接進入壓縮機補氣口;圖中,流經節流閥一支的液體流量由液位控制器LC 調節節流閥開啟度來加以控制,流經節流閥后進入經濟器蒸發,冷卻流入盤管中的高壓液體制冷劑,然后以中間壓力為Pm的蒸發性氣體進入壓縮機補氣口。圖,(b)兩系統所實現的為經濟器一級節流制冷循環。這種循環使流入蒸發器液體制冷劑的過冷度增加,在蒸器中吸收外界的熱量就增加,故熱泵的制熱量就增加。
