系統放空氣

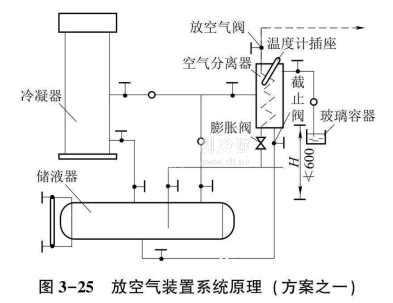

圖3-25所示為放空氣裝置系統原理圖。冷凝器、儲液器中的不凝性氣體與氨的混合物，由放空氣管進入空氣分離器的殼體，冷卻用的氨液經膨脹閥進入管圈。混合氣中的氨氣被冷凝成液體，經截止閥泄入儲液器，余下的不凝性氣體則從放空氣閥排出。
空氣分離器頂端插入溫度計，根據殼體內溫度的變化，掌握放空氣操作。殼體內的溫度隨著混合氣中氨氣比例的減少而降低，隨著氨氣比例的增加而上升。若殼體內為氨氣，或絕大部分為氨氣，冷凝時其溫度相近于排氣壓力下的冷凝溫度;若殼體內氨氣很少，則溫度將顯著降低，此時即應放空氣。空氣放完后，含氨氣的混合氣體補充進來，溫度將回升，此時即應停止放空氣。

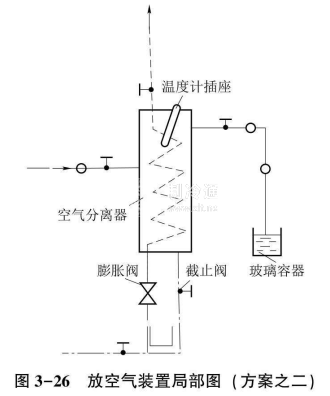

如圖3-26所示的放空氣裝置，加上自控元件，即可實現放空氣自動操作。殼體內冷凝的氨液經截止閥、膨脹閥進入管圈內蒸發，管路連接比前者簡單。但應特別注意截止閥和膨脹閥的操作，不應使它們成為系統高壓側與低壓側之間的通路。
系統放油

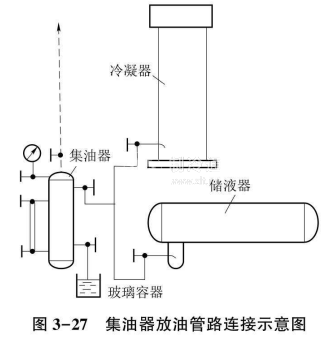

高壓容器放油應通過集油器，圖3-27所示為集油器放油管路連接示意圖，中間冷凝器放油也應通過集油器。
低壓容器可以不通過集油器而直接放油，但放油閥及放油管管徑應加大至φ25 mm。若采用通過集油器放油的方案，則不宜與高壓側的放油共用集油器，以免由于操作失誤或者閥門關閉不嚴而引起“串壓”。
