制冷壓縮機排氣管道的布置與安裝

   2020-08-28 和平1935
核心提示:制冷系統排氣管的水平管段應有不小于1/100的坡度坡向冷凝器,使制冷壓縮機的潤滑油流入冷凝器,防止其返回制冷壓縮機的頂部。

制冷壓縮機排氣管道安裝時,應根據下列原則進行。

1)制冷系統排氣管的水平管段應有不小于1/100的坡度坡向冷凝器,使制冷壓縮機的潤滑油流入冷凝器,防止其返回制冷壓縮機的頂部。

2)若制冷系統的直立排氣長度達2.5~3m,為防止管內壁沉淀的潤滑油進制冷壓縮機頂部,應使排氣管上形成如圖2-72所示的存油彎。存油彎在停車時存留液體制冷劑和潤滑油的混合液體。如直立管較長,除在靠近制冷壓縮機處設一個存油彎外,每隔8m再設一個存油彎,以保證存留混合液的容量,如圖2-72所示。


設有油分離器的排氣管,可不設存油彎,系統停車后排氣管的潤滑油可流入油分離器中,而不會產生倒灌入制冷壓縮機的現象。

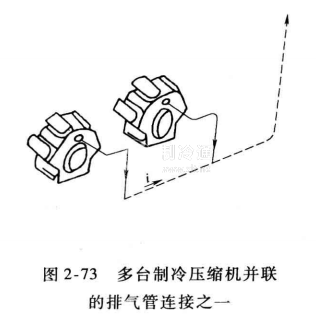

3)兩臺或多臺制冷壓縮機并聯時,若排氣總管安裝在制冷壓縮機下方時,為防止在運轉中制冷壓縮機排出的潤滑油流停用的制冷壓縮機中,其排氣主管應采取圖2-73所示的連接方式。


4)排氣總管安裝在制冷壓縮機上方時,制冷壓縮機的排氣管應從上面接入總管,可防止排氣管的潤滑油倒流入停用的制冷壓縮機內。連接方式如圖2-74所示。
