管殼式熱交換器的優缺點

   2022-04-04 sj527
核心提示:管殼式熱交換器的優缺點

管殼式熱交換器(或稱列管式熱交換器)】

管殼式熱交換器是在一個圓筒形殼體內設置許多平行的管子(稱這些平行的管子為管束),讓兩種流體分別從管內空間

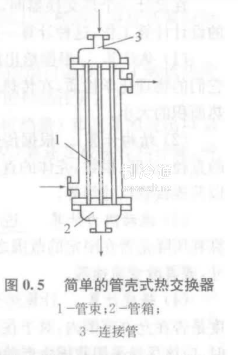

(或稱管程)和管外空間(或稱殼程)流過進行熱量的交換。圖

0.5所示的就是簡單的管殼式熱交換器的基本結構。

在傳熱面比較大的管殼式熱交換器中,管子根數很多,因此殼體直徑較大,以致它的殼程流通截面很大。這時如果流體的容積流量比較小,會使流速很低,因而換熱系數不高。為了提高流體的流速,可在管外空間裝設與管束平行的縱向隔板或與管束垂直的折流板,使管外流體在殼體內曲折流動多次。因裝置縱向隔板而使流體來回流動的次數,稱為程數,所以裝了縱向隔板,就使熱交換器的管外空間成為多程。而當裝設折流板時,則不論流體往復交錯流動多少次,其管外空間仍以單程對待。

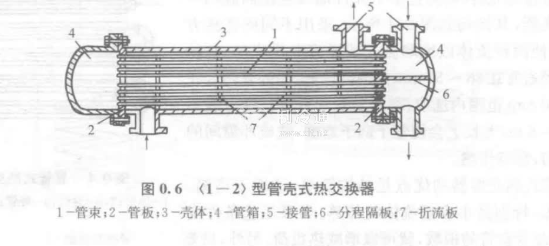

另一方面,若要提高在管內空間流動的流體的流速,也可在管箱內裝以分程隔板,使進入的流體每次只流過一部分管子,而后流過另一部分管子,這樣也就把管內空間分成了多程。圖0.6示出了一個管外一程、管內二程的熱交換器。為了表達的方便,本書往后以尖括號內兩個數字來代表程數,兩數字間以連接線連接,連接線之前的數字代表管外空間的程數,連接線后面的數字代表管內空間的程數,因而圖0.6所示的是一個(1一2)型管殼式熱交換器管殼式熱交換器的主要優點是結構簡單,造價較低,選材范圍廣,處理能力大,還能適應高溫高壓的要求,雖然它面臨著各種新型熱交換器的挑戰,但由于它具有高度的可靠性和廣泛的適應性,至今仍然居于優勢地位。例如在日本,其產量占全部熱交換器的70%,產值占了60%。
