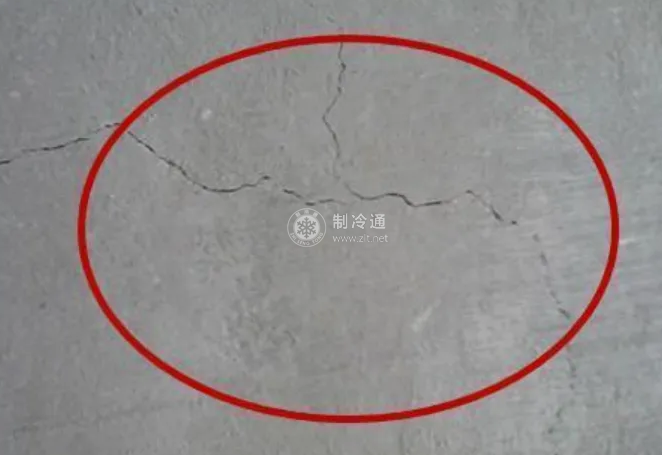

造成保溫墻體裂縫有溫度、干縮以及凍融破壞；有設(shè)計(jì)構(gòu)造的合理性與否；有材料合格與否和施工質(zhì)量原因；有外力引起的如地基不均勻沉降引起墻體結(jié)構(gòu)變形、錯(cuò)位造成墻體開(kāi)裂，還可能由風(fēng)壓、地震力等引起的機(jī)械破壞作用等原因。

抹面（聚合物抗裂砂漿）層產(chǎn)生裂紋原因有多種，其中因抹面層自重、溫差變化、線性膨脹系數(shù)不同和抹面層開(kāi)始凝固變硬而產(chǎn)生收縮位移引起的位移和應(yīng)力，也包括使用材料質(zhì)量影響因素。

（1）從抗裂抹面層受熱應(yīng)力的因素來(lái)看，保溫材料與抗裂砂漿的導(dǎo)熱系數(shù)相差甚大，由于保溫材料的保溫隔熱層熱阻很大，從而使保護(hù)層的熱量不易通過(guò)傳導(dǎo)擴(kuò)散，當(dāng)受到太陽(yáng)直射時(shí)熱量積聚在抗裂砂漿層，使其表面達(dá)到高溫，當(dāng)突然降雨時(shí)，會(huì)使其表面迅速降溫，如此溫差變化以及受晝夜和季節(jié)氣溫的影響。

以聚苯泡沫板保溫層為例，當(dāng)聚苯板的溫度超過(guò)一定限制溫度時(shí)，聚苯板會(huì)產(chǎn)生不可逆熱收縮變形，造成較為嚴(yán)重的開(kāi)裂變形，這種情況在高溫地區(qū)更為明顯。

在剛做完抹灰層后受雨淋濕，抹面層的含水量很快達(dá)到飽和狀態(tài)，當(dāng)受到強(qiáng)烈陽(yáng)光照射后，抹面層會(huì)很快干燥而產(chǎn)生收縮裂紋。

因室外綜合溫度造成的位移，在抹面層內(nèi)溫度波動(dòng)幾乎完全取決于室外空氣溫度、垂直面上的太陽(yáng)輻射強(qiáng)度、抹面層外表面材料的太陽(yáng)輻射吸收系數(shù)及其外表?yè)Q熱系數(shù)。抹面層內(nèi)產(chǎn)生的熱應(yīng)力位移越大，產(chǎn)生裂紋的可能性也越大。

（2）抹面膠漿質(zhì)量不合格導(dǎo)致抹面層產(chǎn)生裂紋。使用質(zhì)量不合格的抹面膠泥（漿），抹面層雖無(wú)裂紋，但本身抗?jié)B性能較差，在持續(xù)的雨水作用下發(fā)生滲透。也可能因抹面層施工時(shí)噴水、刷或?yàn)⑺嗨鼗一騼魸{壓光造成裂紋。

就太陽(yáng)輻射及環(huán)境溫度變化對(duì)其影響而言，對(duì)于保溫層上的抗裂防護(hù)層厚度只有3m左右，且保溫材料具有較大的熱阻，在熱量相同的條件下，外保溫抗裂保護(hù)層溫度變化速度比無(wú)保溫情況下主體外墻溫度變化速度高8~30倍，因溫差應(yīng)力相差較大，且應(yīng)力無(wú)法釋放。

使用不合格抹面膠漿，使抹灰（面）層難以適應(yīng)而發(fā)生抹面層裂紋，甚至外露玻纖網(wǎng)，抹面層一旦出現(xiàn)裂紋開(kāi)口不易修補(bǔ)到標(biāo)準(zhǔn)狀態(tài)。

（3）保溫系統(tǒng)的抹面層的首層未采用雙層玻纖網(wǎng)增強(qiáng)，在受到外力撞擊下，保護(hù)層出現(xiàn)破損。

（4）相鄰材料的變形速度差導(dǎo)致構(gòu)造裂縫。這種不同變形速度的兩類材料的界面處會(huì)因溫差的變化產(chǎn)生裂縫、空鼓現(xiàn)象發(fā)生，特別是經(jīng)過(guò)一兩個(gè)年溫差的變形破壞后，混凝土框架與輕質(zhì)填充墻之間、加氣混凝土砌塊與水泥砂漿抹面層之間產(chǎn)生裂縫會(huì)嚴(yán)重影響墻體的防水功能。而且裂縫會(huì)逐年發(fā)展，使墻體的防水功能大大減弱。

抗裂層（抹面層）受到太陽(yáng)輻射熱后，熱量被保溫板隔絕而不易傳遞熱量，熱量主要集中在抗裂層表面，溫度越高越容易出現(xiàn)裂紋。如混凝土與抗裂層之間相差僅1.87倍[注：混凝土導(dǎo)熱系數(shù)為1.74W/（m·K），抗裂層導(dǎo)熱系數(shù)為0.93W/（m·K），即相差1.74/0.93=1.87倍]，熱量易傳遞，所以相對(duì)不易出現(xiàn)裂紋。

（5）在保溫層與其他材料的材質(zhì)變換處，因保溫層與其他材料的材質(zhì)密度相差過(guò)大，決定材質(zhì)間的彈性模量和線性膨脹系數(shù)不同，在溫度應(yīng)力作用下的變形也不同，易在這些部位產(chǎn)生面層裂縫。

（6）粘結(jié)相鄰板面高度差太大或間隙縫太大，導(dǎo)致抹面層形成應(yīng)力裂紋。

（7）抗裂層（抹面層）出現(xiàn)裂紋后，雨水易滲入墻體內(nèi)部，但排出水分很難，會(huì)嚴(yán)重降低保溫及氣密性能，因凍脹作用而導(dǎo)致體系出現(xiàn)裂紋、破壞。

（8）在外保溫工程的施工中，用不合格的玻纖網(wǎng)格布來(lái)代替耐堿玻纖網(wǎng)格布。系統(tǒng)中使用的耐堿網(wǎng)格布的耐久性能，主要由其經(jīng)緯線玻纖耐堿性能和表面塑膠涂復(fù)層材質(zhì)、厚度等決定，面密度不足或者經(jīng)緯線不適時(shí)，會(huì)導(dǎo)致其在保護(hù)層脹縮過(guò)程中疏導(dǎo)和約束力不足，特別是非含鋯玻纖網(wǎng)格布在生產(chǎn)中未經(jīng)輥壓，其經(jīng)緯線結(jié)合點(diǎn)在使用中極易移位，甚至斷裂。

使用不合格玻纖網(wǎng)格布?jí)喝胨酀{抹面層中，在水與堿的共同作用下，使不合格玻纖網(wǎng)格布產(chǎn)生堿腐蝕，過(guò)早失去增強(qiáng)效果。

耐堿玻纖網(wǎng)格布長(zhǎng)期處于潮濕高堿度環(huán)境中，或選用抗拉強(qiáng)度低的玻纖網(wǎng)格布，其斷裂強(qiáng)力明顯降低，繼而導(dǎo)致抹面層出現(xiàn)大面積微細(xì)裂紋，甚至抗裂層脫落。

（9）玻纖網(wǎng)格布抗拉強(qiáng)度不夠或玻纖網(wǎng)格布耐堿強(qiáng)度保持率低，或鋪貼單層的標(biāo)準(zhǔn)型玻纖網(wǎng)格布間未搭接而對(duì)接時(shí)，易出現(xiàn)水平或垂直裂紋而失掉玻纖網(wǎng)作用。抹面層中上、下層標(biāo)準(zhǔn)型玻纖網(wǎng)采用對(duì)接鋪貼出現(xiàn)水平裂紋或垂直裂紋。

（10）釘粘結(jié)合方式固定時(shí)，錨釘帽外露太多，使保護(hù)層局部過(guò)薄發(fā)生裂紋；薄抹面層的聚合物砂漿抹得過(guò)厚，造成橫向拉應(yīng)力超過(guò)玻纖網(wǎng)抗拉強(qiáng)度而導(dǎo)致抹面層開(kāi)裂。

（11）抹面層的極限抗拉強(qiáng)度相當(dāng)?shù)停豢勺柚挂蚶鞈?yīng)力而產(chǎn)生的裂紋。

（12）因門窗洞口玻纖網(wǎng)格布搭接寬度不夠、干搭（甚至在門窗洞口不設(shè)網(wǎng)格布增強(qiáng)），在角部未加網(wǎng)格增強(qiáng)層或保溫板采用了拼裝方式粘貼，致使系統(tǒng)沉降出現(xiàn)裂紋。

（13）保溫板陳化時(shí)間短，用在墻體產(chǎn)生脹縮、翹曲變形，內(nèi)應(yīng)力集中拉裂抹面層。

（14）耐堿玻纖網(wǎng)格布靠在保溫層而不是靠近外表面，抹面層易形成龜裂或開(kāi)裂；耐堿玻纖網(wǎng)格布暴露在外表面而起皮、剝離：安裝塑料分格條使用水泥嵌壓出現(xiàn)開(kāi)裂、滲水。

（15）外墻表面縱橫細(xì)長(zhǎng)凸出造型安裝、連接不合理，陽(yáng)臺(tái)欄板結(jié)構(gòu)不合理；上窗口、陽(yáng)臺(tái)頂?shù)葻o(wú)滴水檐等防滲措施，保溫層邊縫未密封處理；分格條、落水管和空調(diào)固定等應(yīng)密封處理部位未做密封處理：女兒墻、腰線等部位與保溫層平面對(duì)接等不合理構(gòu)造，均會(huì)造成裂縫。

（16）在嚴(yán)寒、寒冷地區(qū)應(yīng)用粘貼保溫板且有空腔的外墻外保溫系統(tǒng)技術(shù)，一旦表面產(chǎn)生裂紋，如果出現(xiàn)滲水將增強(qiáng)熱橋效應(yīng)，因凍脹而產(chǎn)生脫落，最終會(huì)造成室內(nèi)發(fā)霉、結(jié)露返霜等問(wèn)題。在晝夜溫差大、氣候干燥的地區(qū)應(yīng)用柔性抗裂能力較差的外墻外保溫系統(tǒng)技術(shù)，易發(fā)生冷熱應(yīng)力造成持續(xù)性裂紋。

（17）抹面層在低溫操作，使抹面層不能達(dá)到充分水化，造成抹面層裂紋，甚至脫落。

（18）門窗洞口等特殊部位沒(méi)有鋪貼增強(qiáng)加強(qiáng)網(wǎng)格布，在保溫層的溫度發(fā)生變化時(shí)，在洞口的長(zhǎng)度方向上發(fā)生縱向變形，形成縱向應(yīng)力：在洞口的寬度方向上發(fā)生橫向變形，形成橫向應(yīng)力：在橫豎交接處，產(chǎn)生應(yīng)力集中，相應(yīng)地易形成沿洞口對(duì)角線的延長(zhǎng)線上的裂縫；而大面積的耐堿玻纖網(wǎng)格布在此處的45線上非徑向受力，地基的不均勻沉降，地震的縱向波等原因都能使應(yīng)力在角處形成應(yīng)力集中，為減少此原因引起的裂縫。
