1.原因分析

（1）使用不合格膠粘劑，或當(dāng)施工基層、環(huán)境濕度過大時(shí)，面磚施工后在面磚表面出現(xiàn)明顯泛堿。

（2）水泥中主要成分是硅酸鈣，它是弱酸強(qiáng)堿鹽，在遇水的情況下，硅酸鈣水解呈堿性，其堿性的高低與硅酸鈣的含量成正比。

（3）水泥的水化產(chǎn)物氫氧化鈣[Ca（OH?]溶解在沿孔壁的水膜中形成鈣離子和氫氧離子。空氣中的二氧化碳（CO?）氣體彌散在孔隙內(nèi)并溶解在相同的水膜中，部分形成碳酸（H?CO?）。所有溶解在水中的氫氧化鈣與碳酸發(fā)生中和反應(yīng)，形成幾乎不溶于水的碳酸鈣（CaCO?）沉淀。

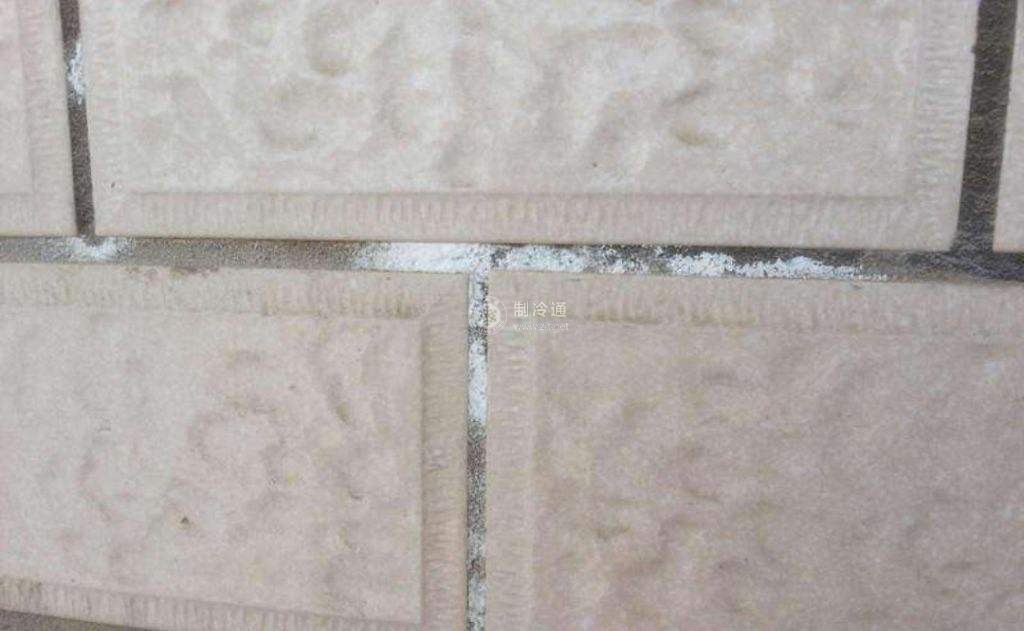

（4）在大量水存在的情況下，水便成為流動(dòng)載體，將大量的鈣離子、氫氧離子通過面層（石材、面磚）的毛細(xì)孔和縫隙滲透到面磚表面，當(dāng)水分蒸發(fā)后，在表面形成白色粉末的鹽類結(jié)品（有時(shí)呈灰黑色），即通稱為泛堿。

2.防治措施

（1）盡可能減少勾縫粉配方中水泥用量，使用硅灰、粉煤灰等酸性細(xì)填料；盡量采用低堿水泥進(jìn)行施工。

（2）盡量減少水泥中水分的含量，可在水泥中加入減水劑。

（3）面磚施工完成后，盡快用填縫劑將所有縫隙密封。

（4）基層濕度不得過大，避開雨天和雨后即刻施工。

（5）必要時(shí)，宜在面（瓷）磚膠粘劑中加入抗泛堿劑另外，為避免面（瓷）磚接縫間產(chǎn)生色差，填縫劑必須每次兌取等量的水，且涂抹的深度和寬度須一致，嵌縫施工應(yīng)用專用工具進(jìn)行施工。
