焊接異徑正三通的制作步驟

   2019-12-02 和平4419
核心提示:異徑正三通的開孔切割和組對方式基本上與同徑正三通相同。主管上的開孔按支管內徑的尺寸。主管與支管組對時,主管不開坡口,支管坡口角度為45°,組對間隙為0.5~2.0mm,如圖2-31 (a)所示。

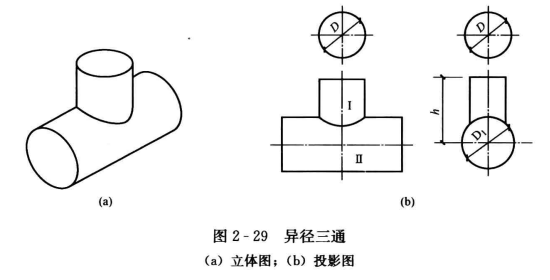

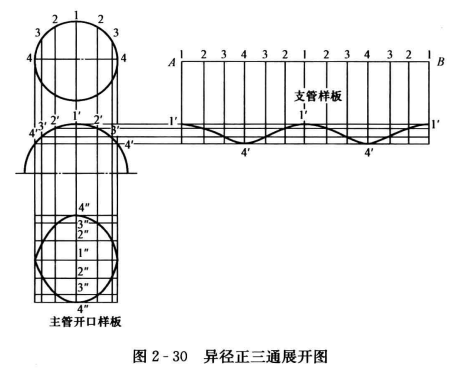

1異徑正蘭通的展開圖。異徑正三通由兩節不同直徑的圓管垂直相交而成。異徑正三通的立體圖和投影圖如圖2-29所示,其展開圖如圖2-30所示。



異徑正三通的展開作圖方法和步驟如下:

1)依據主管和支管的外徑,在一根垂直線上畫出大小不同的兩個圓(主管畫成半圓)

2)將支管上半圓弧6等分,標注號為4, 3, 2, 1, 2, 3, 4然后從各等分點向上向下引垂直的平行線,與主管圓弧相交,得出相應的交點4', 3', 2', 1',2', 3', 4'。

3)將支管圖上直線4-4向右延長得AB直線,在直線AB上量取支管外徑的周長(nD),并將其12等分,自左向右等分點的順序標號為1, 2, 3, 4, 3,2, 1,2, 3, 4, 3, 2, 1

4)由直線AB上的各等分點引垂直線,然后由主管圓弧上各交點向右引水平線與之相交,將對應點連成光滑曲線,即得到支管展開圖(俗稱雄頭樣板)

5)延長支管圓中心的垂直線,在此直線上以點1"為中心,上下對稱量取主管圓弧上的弧長1'2', 2'3', 3'4',得交點1", 2", 3", 4", 3", 2", 1"

6)通過上述這些交點作垂直于該線的平行線。同時,將支管半圓上的6根等分垂直線延長,并與這些平行直線相交,用光滑曲線連接各交點,即為主管上開孔的展開圖樣。

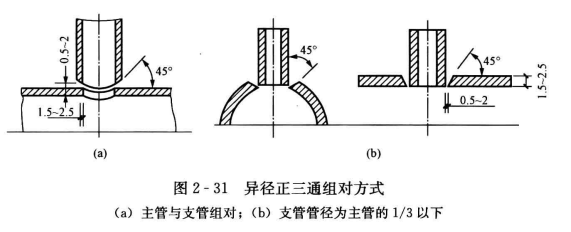

2異徑正三通的制作。異徑正三通的開孔切割和組對方式基本上與同徑正三通相同。主管上的開孔按支管內徑的尺寸。主管與支管組對時,主管不開坡口,支管坡口角度為45°,組對間隙為0.5~2.0mm,如圖2-31 (a)所示若支管管徑為主管的1/3以下時,可將支管插主管孔內進行組對,如圖2-31(b)所示。此時主管孔應開坡口,坡口角度為45,,而支管不開坡口,組對間隙仍為0. 5~2.0mm,支管管端插入的深度應與主管內壁相平。
