制冷劑蒸汽如何在套管式冷凝器運行

   2020-02-28 十二5487
核心提示:冷凝器的出液管可以直接焊在筒體的下部,也可在筒體下部焊一個液包,而出液管接在液包上。對于氨冷凝器,通常在筒殼下還焊有一個集污包,以便集存潤滑油及機械雜質。

它由兩種不同直徑的管子套在一起組成,主要用于小型氟利昂空調器機組中,一般用在單機制冷量小于25kW的制冷裝置。圖6-13所示為一套管式冷凝器,它的外管為內徑50mm的無縫鋼管,管內套有幾根紫銅管(稱內管),裝好后在彎管機上災曲成螺旋形狀。制冷劑蒸氣從上方進入套管的空腔,在內管外表面上冷凝,液體在外管底部依次下流,從下端流入儲液器中。

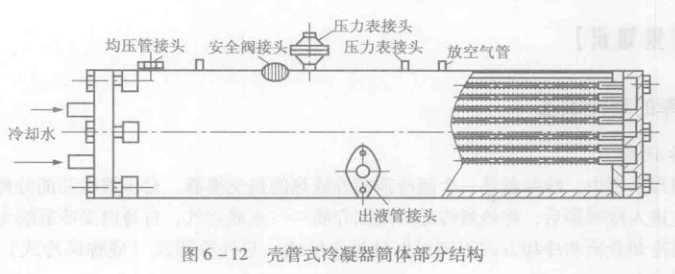

冷卻水從冷凝器的下方流入,其流動方向是自下而上,與氟利昂的流動方向相反,這樣能夠實現比較理想的逆流換熱,因此傳熱系數較高。當內管為縱向外助片鋼管、肋化系數為3.2、制冷劑為R22時,其傳熱系數約為930W/(㎡·K)。套管式冷凝器可以套放在壓縮機的周圍,不占用專門位置,還可以減少壓縮冷凝機組的外形尺寸。這種冷凝器的缺點是冷凝液體積存在管內下端,使管子的傳熱表面得不到充分利用,且單位傳熱面積的金屬消耗量大。殼管臥式冷凝器水平放置,其結構如圖6-12所示。在這種冷凝器中,制冷劑的蒸氣是在管子外表面上冷凝,冷卻水是在泵的作用下經管內流過。制冷劑蒸氣從上部進入筒殼內,凝結成液體后由筒殼的下部流入儲液器中。在正常運行中,桶殼的下部只存少量液體,但對于小型制冷裝置,為了筒化設備,有時不另設儲液器,而是將制冷劑液體儲存在冷凝器下部。冷凝器的出液管可以直接焊在筒體的下部,也可在筒體下部焊一個液包,而出液管接在液包上。對于氨冷凝器,通常在筒殼下還焊有一個集污包,以便集存潤滑油及機械雜質。
