冰箱更換壓縮機時管工工具的使用方法介紹

   2020-04-02 子琪2348
核心提示:①割刀。割刀也稱為割管器,是專門切斷紫銅管、鋁管等金屬的工具。割刀的構造如圖1-1所示。切割時,將銅管放在割刀的滾輪與割輪之間,緩慢旋動調整轉柄至刀刃碰到管壁上,用‘手捏緊管子,另一手捏緊調整轉柄,使整個割刀繞管子逆時針旋轉。

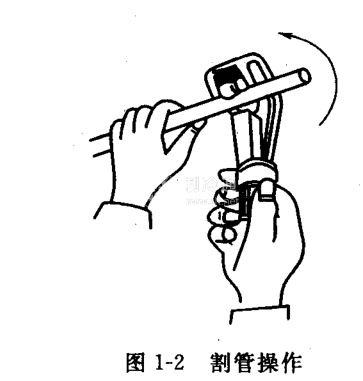

割刀。割刀也稱為割管器,是專門切斷紫銅管、鋁管等金屬的工具。割刀的構造如圖1-1所示。切割時,將銅管放在割刀的滾輪與割輪之間,緩慢旋動調整轉柄至刀刃碰到管壁上,用手捏緊管子,另一手捏緊調整轉柄,使整個割刀繞管子逆時針旋轉。每轉一圈,將調整轉柄旋進1/4圈,直至切斷,如圖1-2所示。切斷后要用擴口鉸刀除去管子表面的毛刺,并用銼刀銼光滑切割表面。


    毛細管的切斷要用專門的毛細管鉗,或用銳利的剪刀夾住毛細管來回轉動劃出裂痕,然后用手輕輕地折斷。

    割管操作時,注意要將割輪與銅管垂直夾住,不要歪扭或側向扭動,也不要進刀過快,以免造成縮口和切口不平,管口應向下傾斜。去除毛刺時,不要損壞銅管內表面,并應完全清除銅管里的碎屑。

擴管器。擴管器又稱為脹管器。主要用來制作銅管的喇叭口和杯形口。喇叭口用于螺紋接頭或不適于對插接口時的連接,目的是保證接口部位的密封性和強度。杯形口則在兩個直徑相同銅管連接,一個管插人另一個管內時使用。擴管器的結構如圖1-3所示。

    擴管器的夾具分成對稱的兩半,夾具的一端使用銷子連接,另一端用緊固螺母和螺栓緊固。兩半對合后形成的孔按不同的管徑制成螺紋狀,目的是便于更好地夾緊銅管。孔的上口制成60°的倒角,以利于擴出適宜的喇叭口

擴喇叭口操作時將已退火且已割平的管除去毛刺與飛邊后,放人直徑與管徑相同的孔中,管口朝向喇叭面,銅管露出喇叭口深度的1/3(見圖1-4)然后將工具旋緊,用頂壓器的錐形支頭壓在管口上,緩慢旋緊螺桿,擴成喇叭形狀。其接觸面不應有裂口和麻點,以防密封不嚴。

擴杯形口時,將銅管夾于相同直徑的口內,銅管露出高為H,需稍大于直徑Dl~ 2mm,將沖頭上涂上一層冷凍機油并插管內,用鐵錘或木錘敲擊后,必須輕微轉動沖頭,沖孔時要注意,沖頭要垂直,不要用力過猛。沖出杯形口的長度L等于銅管直徑D,如圖1-5所示。

    ③封口鉗。封口鉗主要在電冰箱、空調等修理測試符合要求后封閉修理管口時使用。其外形結構如圖1-6,其中圖1-6(a)所示的是封夾ф4mm左右銅管的封口鉗,直徑較大或壓力較高時,多使用圖1-6 (b)中所示的封口鉗。

彎管器。彎管器是彎曲銅管的專用工具。彎管器的構造和使用方法如圖1-7所示。彎管時將退火的銅管放帶導槽的固定輪與固定桿之間,然后用活動桿的導槽導住銅管,用固定桿緊固住銅管,手握活動桿手柄順時針方向平穩轉動。這樣,銅管便在導槽內被彎曲成特定的形狀。操作時用力要均勻,避免出現死彎或裂紋。
