使用R22螺桿式壓縮機和殼管式換熱器的大型水源熱泵冷熱水機組。機組換熱器采用高效強化換熱器。機組配用電子膨脹閥，保證了機組的部分負荷的性能優越。機組是通過水管路系統切換來完成工況變換。制冷量范圍為370~3000kW。

目前生產的螺桿機組大部分采用R22為制冷劑。除R22外，部分廠商為了提高機組的供熱水溫度而采用R134a。典型的R134a高溫型螺桿式水源熱泵冷熱水機組制熱工況時的最高供水溫度可達60℃。

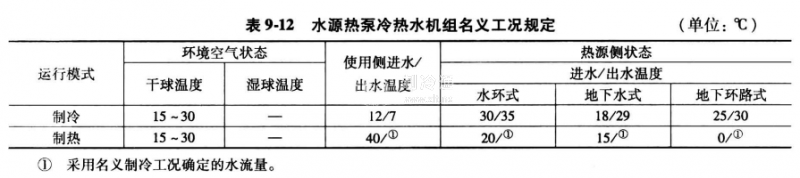

由于水源熱泵冷熱水機組可用于不同類型的供水系統。如在地下井水為熱源的用途中，深井水的水溫一般比當?shù)仄骄鶜鉁馗?~2℃。在我國華東地區地下水溫范圍為15~20℃，而京津地區為10~15℃。但在地埋管為熱源的用途中，能獲得的供水溫度又和地下井水不同。最近我國有關部門根據我國的實際情況，制定了國家標準GR/T 01409-2003(水源熱泵機組)。標準對用于不問系統的水源熱泵機組分別規定了機組考核的名義工況和機組允許的使用范圍。表9-12和表9-13分別規定了機組的名義工況和使用范圍。

從表9-13中看到氣水源熱泵機組用于地下環路式系統時，熱源溫度會下降到冰點以下，特別當在北方地區使用時會遇到。在這種情況下機組熱源側必須采用鹽水或乙二醇作為防凍液。由于加入防凍液的循環水和普通水在化學性質上發生變化，機組的制冷量和制熱量都要作相應的修正。

由于水源熱泵冷熱水機組根據熱源型式的不同和所應用的地區的不同，水源的實際溫度和制造廠商提供的名義工況不一樣。為了解和掌握非名義工況的運行性能，用戶必須對機組的變工況性能有所了解，在制冷模式運行時，隨著水源水溫的下降制冷量會大幅上升，且功率有所下降，而制熱模式運行時，水源水溫下降時制熱城會大幅下降，從圖中還可看出隨著冷卻水或熱源進出水溫差的改變，性能也會有很大的改變。
