采用MSV技術風、直冷式電冰箱的電路

   2020-11-03 和平1730
核心提示:MSV技術是一種電冰箱綜合節能保鮮技術。M是指在電冰箱中冷藏室采用直冷方式,使蔬菜、水果得到理想的濕度,以保持其清脆爽口;冷凍室則采用風冷式,用抽屜儲存冷凍食品,可防止冷風直吹食品,以免食品的風干。

MSV技術是一種電冰箱綜合節能保鮮技術。M是指在電冰箱中冷藏室采用直冷方式,使蔬菜、水果得到理想的濕度以保持其清脆爽口;冷凍室則采用風冷式,用抽屜儲存冷凍食品,可防止冷風直吹食品,以免食品的風干。S技術是指采用多風口、多風道同時吹送冷風,使冷凍速度快,并且凍結程度均勻,達到最佳的保鮮效果。是指在電冰箱的冷凍室內設有節能隔板,可根據冷藏食品的多少靈活調節儲藏容積,達到節能目的。

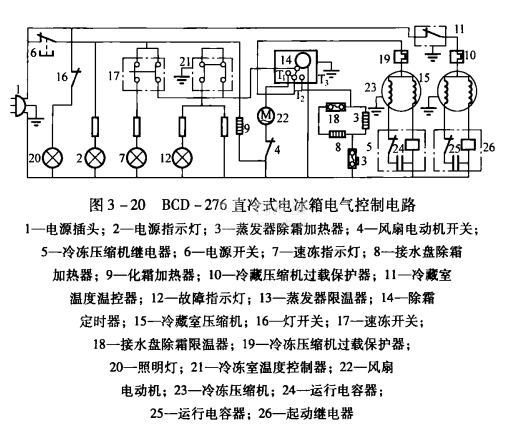

BCD276型電冰箱采用雙壓縮機制冷系統,冷藏室、冷凍室各有一套控制系統,其冷藏室的控制方法與一般直冷式電冰箱相同。其冷凍室控制電路如圖3-20所示。

1.定時除霜工作過程

采用MSV技術的電冰箱除霜定時器與一般間冷式電冰箱的除霜定時器相比,增加了一個風扇延時端和一套溫度控制裝置,其感包綁在翅片蒸發器上,以感受蒸發器的表面溫度。并在定時器中增加了一套溫孔裝置,以感受蒸發器的溫度來自動控制除霜時間。當安裝在蒸發器內溫度控制裝置的感溫包溫度達到6℃時,溫控器斷開,強制切斷除霜回路,溫控器的開啟溫度為+6℃,吸合溫度為+0. 5℃,當電冰箱剛使用時箱內溫度較高,處于T2除霜階段,所以除霜端一直是斷開的。幾為風扇延時時間,即14min,當冰箱剛剛除霜完畢,蒸發器加熱器仍一部分余熱,如果此時風機立即起動,會把這部分余熱吹到冷凍室內,對冷凍食品儲存不利,所以定時器在結構上增加了一個風扇延時端。待除霜完成時,壓縮機先起動,經過14min,蒸發器溫度也降到0℃以下,風扇才開始起動。

2.除霜加熱系統

除霜加熱系統由蒸發器加熱器、接水盤加熱器等組成,它們是并聯連接的在電路中串聯了一個+25℃的雙金屬片式保護器。接水盤是由塑料發泡材料制成的,所以在電路中又串聯了一個+75℃的雙金屬片式保護器,形成了雙重保護。

3.風扇電動機及其開關

間冷式電冰箱一般使用的罩極式電動機,功率一般為5W,風扇的葉片為吸風式。風扇電動機的控制開關上裝有加熱電阻,主要是了防止風扇電動機的控制開關潮濕時結露,引起擊穿等電路故障。
